Yerel alan ağı (LAN) bağlantısını sağlayan donanımlar oldukça hassastır. Bilgisayar veya endüstriyel cihazlarda meydana gelen ethernet soketi temassızlık ve donanım arızalarının arkasında yatan temel nedenler şunlardır:

Fiziksel Hasarlar ve Kırılan Tırnaklar

Ethernet kablosunun (Cat5, Cat6, Cat7) sertçe çekilmesi, kablo takılıyken cihazın hareket ettirilmesi veya yanlış açıyla zorlanması, portun içindeki 8 adet hassas altın kaplama pini (bakır tırnakları) eğebilir veya kırabilir. Ayrıca portun kabloyu kilitleyen plastik yuvası da zamanla deforme olur.

Oksitlenme, Tozlanma ve Temassızlık Sorunları

Özellikle nemli ortamlarda veya uzun süre temizlenmeyen cihazlarda, ethernet girişinin içindeki metal pinler havayla temas ederek oksitlenir. Toz ve kir birikmesi, kablonun uç kısmı ile port arasındaki elektriksel iletimi keserek "Ağ kablosu takılı değil" hatasına yol açar.

Yüksek Akım, Yıldırım Düşmesi ve Voltaj Dalgalanmaları

Modem veya switch üzerinden ethernet kablosu aracılığıyla taşınan ani yüksek voltajlar (özellikle yıldırım düşmesi durumlarında), anakart üzerindeki ethernet entegresi (LAN IC) ve koruma diyotlarını yakabilir. Bu durumda port fiziksel olarak sağlam görünse de elektriksel olarak tamamen işlevsiz kalır.

Anakart Üzerindeki Lehim Çatlakları (Soğuk Lehim)

Cihazın çalışırken ısınması ve kablonun sürekli takılıp çıkarılması, portu anakarta bağlayan lehim noktalarında mikro çatlaklar (soğuk lehim) oluşturur. Kullanıcı kabloyu eliyle oynattığında internetin gelip gitmesi, tipik bir lehim çatlağı belirtisidir.

Ethernet Girişi Çalışmıyor: Tamire Gitmeden Önce Yapılması Gerekenler

Eğer cihazınızda internet bağlantısı koptuysa, doğrudan donanım tamirine geçmeden önce şu basit adımlarla arızayı izole edebilirsiniz:

Ethernet Kablosunu ve RJ45 Konnektörünü Kontrol Edin

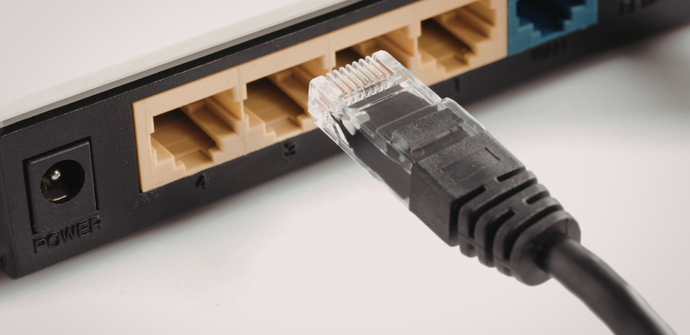

Sorun cihazda değil, kablonun ucundaki RJ45 konnektöründe (jak) olabilir. Kabloyu başka bir cihazda test edin veya tırnağı kırılmamış, yeni bir Cat6 kablo ile bağlantı kurmayı deneyin.

Modem veya Router Portlarını Test Edin

Kabloları modemin üzerindeki farklı LAN portlarına (LAN1, LAN2 vb.) takarak test edin. Bazen sorun bilgisayarda değil, modemin ilgili portunun kilitlenmesinden kaynaklanabilir.

Sürücü (Driver) Güncelleme ve Ağ Ayarlarını Sıfırlama

Aygıt Yöneticisi'ne girerek ağ bağdaştırıcınızın (Realtek, Intel vb.) yanında sarı ünlem işareti olup olmadığını kontrol edin. Sürücüyü kaldırıp güncel versiyonunu yükleyin. Windows Ağ Sıfırlama (Network Reset) komutunu çalıştırarak yazılımsal IP/DNS çakışmalarını eleyin.

Adım Adım Ethernet Port Tamiri ve RJ45 Değişimi

Yazılımsal adımlar sonuç vermediyse ve portun içinde fiziksel/elektriksel bir arıza varsa, mikrolehimleme laboratuvarımızda uyguladığımız profesyonel ethernet port değişimi süreci şu şekilde ilerler:

1. Aşama: Arıza Tespiti ve Elektriksel Analiz:Multimetre ve Mikroskop Kontrolü.

Cihazın anakartı sökülerek mikroskop altına alınır. Portun veri (Tx/Rx) hatları ve besleme pinleri multimetre ile ölçülür. Kısa devre veya hat kopukluğu olup olmadığı, ethernet izolasyon trafosu (LAN Transformer) kontrol edilerek belirlenir.

2. Aşama: Arızalı RJ45 Portunun Sökülmesi:Profesyonel Rework İstasyonu.

Anakart üzerindeki hassas çevre bileşenler (kapasitörler, dirençler) ısı bandı ile korunmaya alınır. Uygun sıcaklık profili ve sıvı flux kullanılarak arızalı ethernet soketinin lehimleri eritilir, vakum pompası ve lehim emme fitili (solder wick) yardımıyla port anakarttan pürüzsüzce ayrılır.

3. Aşama: Anakart Pedlerinin Temizlenmesi:İzopropil Alkol İle Temizlik.

Soketin söküldüğü delikli montaj alanları (thru-hole pad) tamamen boşaltılır. Eski kurşunsuz lehim kalıntıları temizlenerek alan izopropil alkol (IPA) ile arındırılır. Bu aşama, yeni takılacak portun yüzeye sıfıra sıfır oturması için kritiktir.

4. Aşama: Yeni Ethernet Portunun Lehimlenmesi:Hassas Lehimleme ve Montaj.

Cihazın marka ve modeline tam uyumlu (orijinal pin şemasına sahip) yeni shield kaplamalı RJ45 soketi anakarta yerleştirilir. Yüksek kaliteli kurşunlu lehim telleri ve hassas havya istasyonları kullanılarak 8 adet veri pini ve portun gövde şase ayakları sağlamca lehimlenir.

Hangi Cihazlar İçin Ethernet Port Tamiri Yapılır?

Gelişmiş servis altyapımızla, RJ45 tabanlı ağ arabirimine sahip her türlü elektronik kartın onarımını gerçekleştiriyoruz:

• Laptop ve Masaüstü Bilgisayar Anakartları: İnce gövdeli ultrabook'larda bulunan esnek (yaylı) LAN portları veya masaüstü PC anakartlarında yanan entegre ağ kartı tamiri.

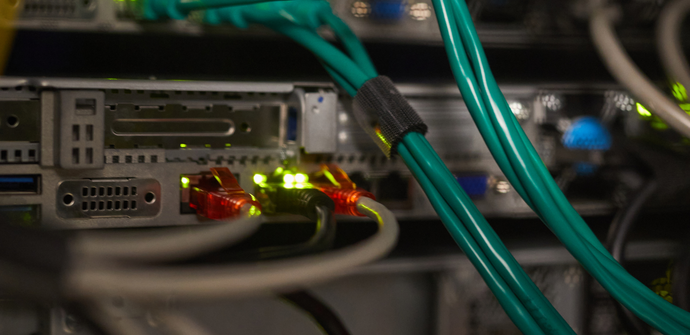

• Endüstriyel Cihazlar, PLC Üniteleri ve Switchler: Fabrika ortamında sarsıntıya ve yüksek akıma maruz kalan endüstriyel switch, router, otomasyon cihazları ve PLC modüllerinin ağ soket onarımları.
• Onyun Konsolları (PS5, PS4, Xbox Series X): Online oyunlarda bağlantı kopması yaşatmaması adına kritik olan, konsol anakartlarındaki yüksek hızlı ethernet girişlerinin değişimi.
• Akıllı TV (Smart TV) ve Uydu Alıcıları: Televizyonların internete bağlanmasını sağlayan ancak kablo zorlaması nedeniyle arkasındaki lehimleri kopan dahili LAN portlarının revizyonu.

Ethernet Port Tamiri Fiyatları Ne Kadar?

Ethernet girişi tamiri fiyatı, arızanın niteliğine göre doğrudan değişkenlik gösterir. Sadece lehim tazeleme (soğuk lehim onarımı) gerektiren durumlar en uygun maliyetli çözümlerdir. Ancak portun tamamen değişmesi gerekiyorsa veya yıldırım düşmesi gibi senaryolarda ethernet entegresi (LAN entegresi) ve çevresindeki SMD bileşenlerin de değiştirilmesi icap ediyorsa laptop tamirinde işçilik ve parça maliyeti değişir.

Endüstriyel cihazlar veya sunucu (server) anakartları, tüketici elektroniğine (laptop/PC) kıyasla daha karmaşık çok katmanlı PCB yapısına sahip olduğundan onarım bütçeleri farklılık göstermektedir. Servisimizde arıza tespiti tamamen ücretsiz olarak yapılmakta ve onayınızın ardından işleme başlanmaktadır.
