BGA reballing, elektronik kart üzerinde yer alan ve bacakları (bağlantı noktaları) çipin altında matris şeklinde dizilmiş lehim toplarından oluşan entegre devrelerin (IC), özel istasyonlar yardımıyla sökülüp, eskiyen lehimlerinin temizlenerek yeni lehim toplarıyla (solder balls) yeniden kart üzerine montajlanması işlemine denir. Halk arasında çip kalıplama veya çip tamiri olarak da bilinir.

BGA (Ball Grid Array) Teknolojisi Nasıl Çalışır?

Geleneksel entegrelerde çip bacakları bileşenin dış çeperinde yer alırken, BGA mimarisinde tüm bağlantı noktaları çipin tabanına yayılır. Bu tasarım, daha küçük alanda daha fazla pin bağlantısı (yüksek yoğunluk) sağlar ve sinyal iletim hızını maksimuma çıkarır. Çip ile baskılı devre kartı (PCB) arasındaki veri ve güç iletimi, mikron boyutundaki kurşunlu veya kurşunsuz lehim topları aracılığıyla gerçekleştirilir.

Reballing ve Reflow Arasındaki Farklar Nelerdir?

Elektronik kart tamiri sektöründe en çok karıştırılan iki kavram reballing ve reflow işlemleridir:

• Reflow (Isıtma/Fırınlama): Çip yerinden sökülmeden, sadece flux (lehim pastası) verilerek ısı tabancası veya amatör cihazlarla ısıtılması işlemidir. Geçici bir çözümdür; lehim toplarındaki oksitlenmeyi gidermediği için arıza genellikle birkaç hafta içinde tekrarlar.
• Reballing (Yeniden Bilyeleme): Çipin tamamen söküldüğü, lehimlerin sıfırdan yenilendiği kalıcı ve profesyonel bir revizyon sürecidir.

BGA Çipleri Neden Arızalanır? (Kronik Kart Arızaları)

BGA yapısına sahip işlemciler (CPU), grafik işlemciler (GPU), chipsetler ve bellek modülleri (RAM) zamanla işlevini kaybedebilir. Elektronik kart arızalarının arkasında yatan temel teknik nedenler şunlardır:

Yüksek Isı ve Termal Stres Faktörü

Cihazların yoğun yük altında çalışması (örneğin endüstriyel sürücülerde yüksek akım, ekran kartlarında render işlemleri) ani sıcaklık değişimlerine yol açar. Sürekli ısınıp soğuma döngüsü, çip ile PCB kartı arasında genleşme farkı yaratır. Bu durum termal strese yol açarak lehim noktalarının mikro düzeyde kırılmasına neden olur.

Kurşunsuz Lehim Çatlakları ve Oksitlenme

RoHS standartları gereği modern elektronik kartlarda çevre dostu kurşunsuz lehimler (Sn-Ag-Cu) kullanılmaktadır. Kurşunsuz lehimlerin esneklik katsayısı kurşunlu lehimlere göre daha düşüktür ve zamanla kurumaya, çatlamaya (cold solder - soğuk lehim) ve havayla temas ederek oksitlenmeye daha yatkındır.

Darbe ve Fiziksel Deformasyonlar

Cihazların düşürülmesi, sarsıntıya maruz kalması veya montaj esnasında karta uygulanan aşırı esneme baskısı, doğrudan çipin altındaki hassas lehim toplarının kopmasına sebebiyet verir.

Adım Adım BGA Reballing İşlem Süreci

Mikro lehimleme uzmanlık gerektiren profesyonel bir süreçtir. Başarılı bir BGA rework işlemi şu aşamalardan oluşur:

1. Aşama: Arıza Tespiti ve Analiz:X-Ray ve Termal Kamera Kontrolü.

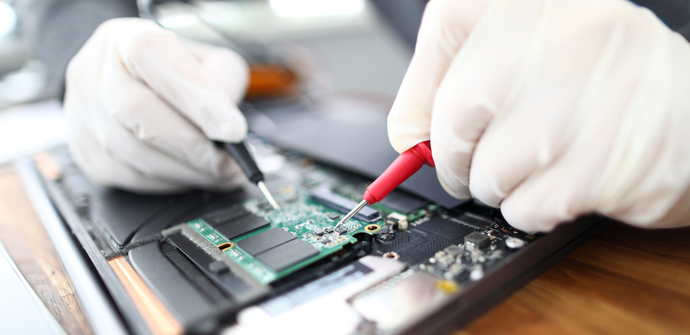

Kart üzerindeki kısa devreler ve kopuk hatlar multimetre ve osiloskop yardımıyla incelenir. Gözle görülmeyen lehim çatlakları ve çip içi deformasyonlar termal kameralar veya endüstriyel X-Ray cihazlarıyla mikron düzeyinde analiz edilir.

2. Aşama: Çipin Sökülmesi (Desoldering):BGA Rework İstasyonu Kullanımı.

Arızalı çip, hassas sıcaklık kontrollü BGA Rework İstasyonuna alınır. Cihazın alt ve üst ısıtıcıları, karta ve çevre bileşenlere zarar vermeyecek özel bir ısı profiliyle (thermal profile) lehimin erime noktasına ulaşmasını sağlar. Çip, vakum aparatı ile pürüzsüzce karttan ayrılır.

3. Aşama: Eski Lehim Kalıntılarının Temizlenmesi:PCB ve Çip Yüzey Hijyeni.

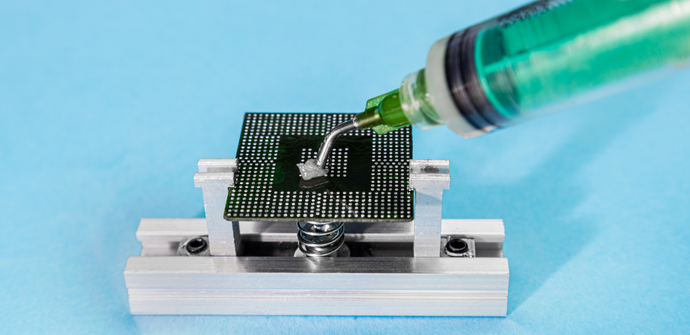

Hem PCB kartı hem de sökülen çipin alt yüzeyi, yüksek kaliteli flux ve lehim emme fitili (solder wick) kullanılarak eski lehim artıklarından tamamen arındırılır. Yüzey, izopropil alkol (IPA) ile temizlenerek pürüzsüz hale getirilir.

4. Aşama: Yeni Lehim Toplarının Dizilmesi:Kalıplama (Stencil) Süreci.

Çipin modeline uygun çelik kalıplar (BGA stencil) çip üzerine konumlandırılır. Genellikle 0.45mm - 0.60mm çapındaki yeni lehim topları kalıp üzerine dizilir ya da sıvı lehim pastası uygulanarak hassas bir ısıtma işlemiyle topların çip altına kusursuzca tutunması sağlanır.

5. Aşama: Çipin Karta Yeniden Lehimlenmesi:Alignment & Soldering.

Kalıplanan çip, BGA istasyonunun optik hizalama (optical alignment) sistemi sayesinde PCB üzerindeki pinlere sıfıra sıfır denk gelecek şekilde yerleştirilir. Kurşunlu veya kurşunsuz lehimin erime eğrisine göre ayarlanan son ısıtma döngüsüyle çip, karta güvenle monte edilir.

Hangi Cihazlarda BGA Tamiri ve Reballing Yapılır?

BGA mimarisi, yüksek işlem gücü gerektiren hemen her modern elektronik sistemde yer alır. Servisimizde tamiri gerçekleştirilen başlıca alanlar şunlardır:

• Endüstriyel Kartlar ve Sürücü (İnverter) Tamiri: CNC tezgahları, PLC üniteleri, servo sürücüler ve endüstriyel otomasyon kartlarında bulunan kontrol işlemcilerinin tamiri.
• Otomobil Beyin (ECU) ve Dijital Gösterge Tamiri: Araç motor kontrol üniteleri (ECU), ABS beyinleri ve dijital gösterge panellerinde meydana gelen kronik lehim kopmalarının giderilmesi.
• Laptop, Oyun Konsolu (PS5/Xbox) ve Ekran Kartı (GPU) Tamiri: Notebook anakart tamiri, oyun konsollarında yaşanan "ışık arızaları" (kırmızı/mavi ışık) ve madencilik (mining) veya oyuncu ekran kartlarındaki GPU arızaları.
• Medikal Cihaz ve Anakart Tamiri: Hastanelerde kullanılan ultrason, MR ve tomografi cihazlarının yüksek hassasiyetli kontrol kartlarının BGA düzeyinde onarımı.

Elektronik Kart Tamirinde Kullanılan Profesyonel Ekipmanlar

Başarılı bir onarım oranına ulaşmak ve kartın hurdaya çıkmasını önlemek ancak endüstriyel standarttaki ekipmanlarla mümkündür:

• Tam Otomatik BGA Rework İstasyonları: Isıyı kartın her yerine homojen dağıtan, üst ve alt kızılötesi (IR) veya sıcak hava (Hot Air) ısıtıcılarına sahip, lazer hizalamalı cihazlar.
• Mikroskop Altında Hassas İşçilik: Mikron boyutundaki yolları incelemek ve lehimleme yapmak için yüksek büyütmeli dijital veya stereo mikroskoplar.
• Premium Sarf Malzemeleri: İşlem kalitesini belirleyen en kritik unsur flux seçimidir. Amtech, Martin gibi dünya standartlarında "no-clean" lehim pastaları ve yüksek saflıkta lehim topları kullanılmalıdır.

Neden Profesyonel BGA Reballing Hizmeti Almalısınız?

Elektronik kart tamiri, deneme-yanılma yöntemlerini kaldırmayacak kadar hassas bir süreçtir.

Önemli Uyarı: İnternette sıkça görülen ısı tabancasıyla kartı ısıtma, fırınlama veya pürmüz kullanma gibi ev tipi yöntemler, lehimlerin altındaki PCB hatlarının (pad) kopmasına ve çipin kalıcı olarak yanmasına yol açar. Bu şekilde müdahale görmüş kartların geri dönüşü çoğunlukla imkansızdır.

Firmamız, tam donanımlı laboratuvar ortamında, ESD (elektrostatik deşarj) korumalı alanlarda ve alanında uzman teknisyenlerle garantili elektronik kart tamiri desteği sunmaktadır. İşlem sonrası kartlar, gelişmiş test cihazlarında stres testine tabi tutularak stabilite testlerinden geçtikten sonra teslim edilir.
